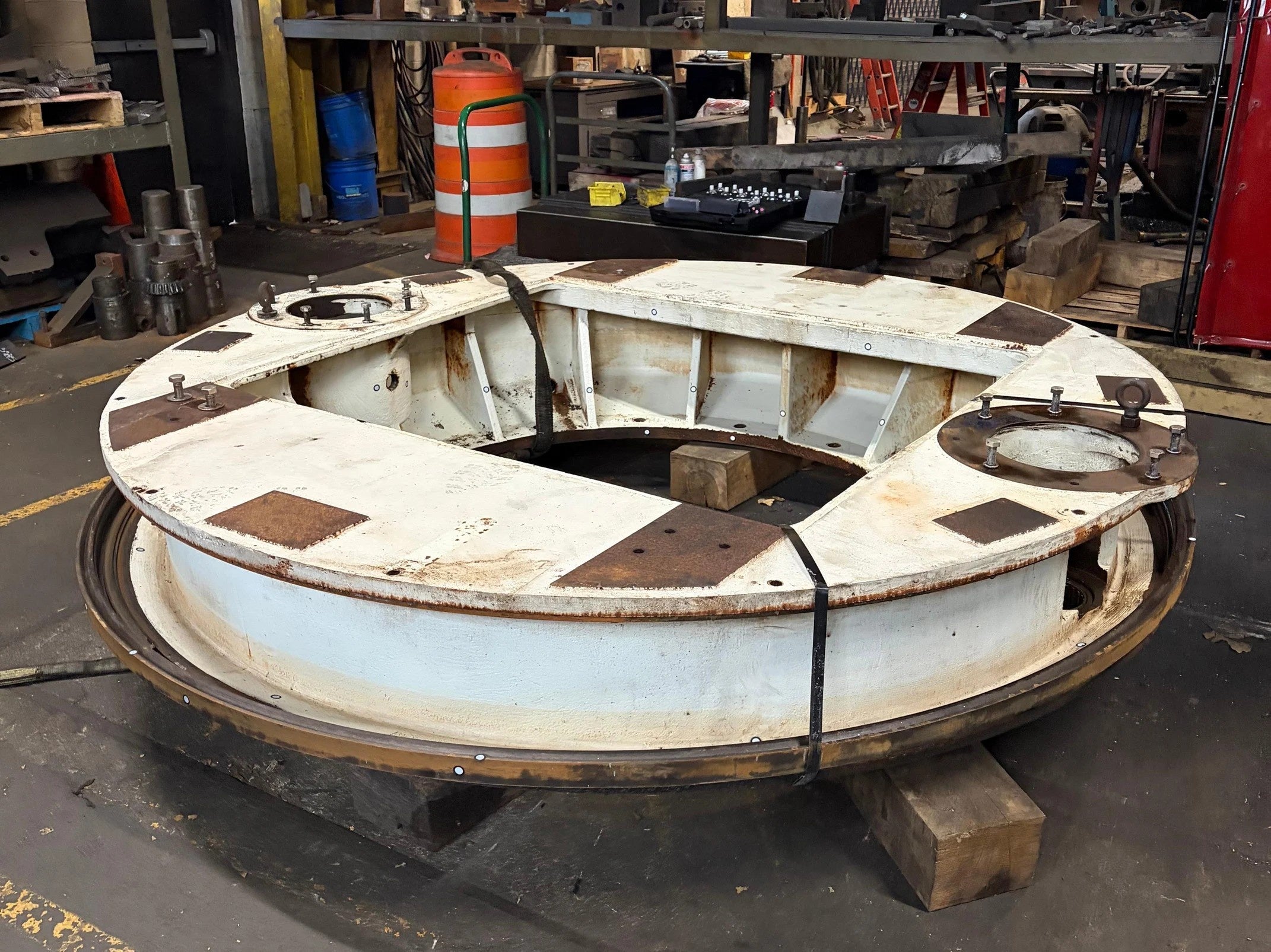

Buffalo Metrology社は、廃水処理で使う直径8フィート（約2.44m）の工業用沈殿池カバーを、SHINING 3Dの「FreeScan Trak Nova」で3Dスキャンし、目視できる亀裂の検査と寸法取得、交換部品向けCAD再構築を行った。デジタル化に要した期間は1日という。
対象はテーパー面に亀裂が生じており、精度の高い寸法データと、製造に使える完全な3D CADモデルが必要だった。沈殿池用攪拌機は地下水・廃水処理工程で用いられ、連続的な機械負荷や回転力がかかるため、カバーには軸受け位置合わせ面や溶接箇所など重要機能が含まれる。
作業では複数角度からスキャンして得たデータをPolyWorksに取り込み、寸法解析や整合面の確認、重要形状の特定を実施した。高解像度3Dメッシュから重要寸法を抽出し、CADモデルへ変換。3Dスキャン由来のノミナルモデル（基準となる形状データ）を用いて、材料選定や構造設計、寸法精度の判断材料とした。
今後は、交換用沈殿池カバーを撹拌用途に適した業界標準グレードの炭素鋼で製作し、ノミナルモデルと運用要件に基づいて溶接の中央サポートと構造強化を組み込んだ補強アセンブリを設計し、大きな負荷に耐える仕様を目指す。
